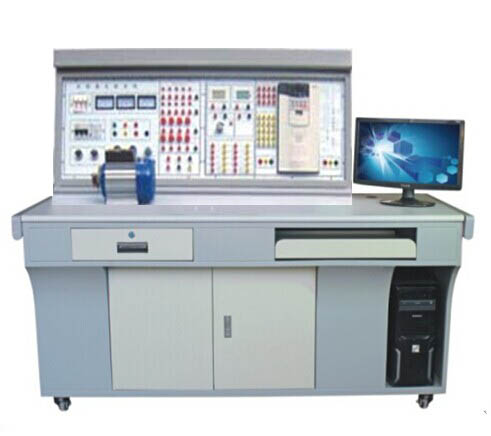

HYX-1型 變頻調速技術實驗裝置
一、概述
變頻調速技術實驗裝置是在總結當前變頻調速實訓教學設備的基礎上，推出的一款先進的變頻調速裝置，該實訓裝置為變頻技術實訓和考核提供了先進的操作平臺。變頻器選用應用廣泛的三菱 FR-A540-0.75K 變頻器（用戶也可選用其它品牌的變頻器，價格另議），帶有 RS485 通信接口。實訓臺可完成 “ 變頻調速技術 ” 課程的相關教學實訓。特別是系統提供開放式實訓教學，可充分培養學生的實際動手能力，為參加就業崗位打下堅實的基礎。
二、技術性能
1. 輸入電源：三相四線（或三相五線）～ 380V±10% 50Hz
2 . 工作環境：溫度 -10℃ ～ + 40℃ 相對濕度＜ 85%( 25℃ )
3 . 裝置容量：＜ 0.5KVA
4 . 重 量：＜ 110Kg
5 . 外形尺寸： 1600mm × 750mm × 1300mm
6 . 安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準
三、裝置組成
實訓裝置由控制屏、實訓桌、變頻實訓組件、繼電接觸實訓組件、數字量 / 模擬量輸入輸出給定指示組件、三相異步電機、電機導軌、測速機構等組成。
（一）控制屏（鐵質雙層亞光密紋噴塑結構，鋁質面板）
1 . 交流電源控制單元
三相四線 380V 交流電源經空氣開關后給裝置供電，電網電壓表監控電網電壓，設有帶燈保險絲保護，控制屏的供電由鑰匙開關和啟停開關控制。
提供三相四線 380V 、單相 220V 電源各一組，由啟停開關控制輸出，并設有保險絲保護。
2 . 直流電源、直流電壓 / 電流表、邏輯輸出及指示等
直流電壓： 0 ～ 10V 可調輸出；直流電流： 4 ～ 20mA ；直流數字電壓表 / 電流表；電壓表量程 0 ～ 200V 、輸入阻抗為 10M Ω 、精度 0.5 級；電流表量程 0 ～ 200 mA 、精度 0.5 級；同時設點動、自鎖按鈕、邏輯開關、直流 24V 繼電器、 1K 電位器。
3 . 繼電接觸實訓組件
提供交流接觸器 3 只、時間繼電器 1 只，以上器件所有端子均已引至面板上，完全由操作者自由 布線，實訓特點明顯。
4 . 變頻器實訓模塊
裝置采用三菱 FR-A740-0.75K 高性能變頻器，三相 380V 交流供電，內置 EMC 濾波器，輸出功率 0.75KW 。集成 RS485 通訊接口，具有 V/F 控制、無傳感器矢量速度 / 轉矩控制、閉環高精度轉矩 / 速度 / 位置控制等工作模式；集成 12 路數字量輸入 /9 路數字量輸出， 3 路模擬量輸入 /2 路模擬量輸出；具備輸入缺相、電壓不足、過電壓短路、瞬時停電、斷線檢測、位置誤差、失速防止等保護功能。
變頻器所有端子均已引至面板上，系統完全開放，操作者可搭建不同變頻調速控制系統，布線設計、線路走向，實現控制功能，更能鍛煉操作者的動手能力。
（二）三相鼠籠異步電機：交流 380V/△
（三）電機導軌及光電編碼器一套
（四）實訓桌
實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板；左右設有兩個大抽屜（帶鎖），用于放置工具及資料，電腦桌聯體設計，造型美觀大方。
四、實訓項目
繼電接觸控制實訓
1 . 三相異步電動機點動控制和自鎖控制
2. 三相異步電動機 Y/ △ 換接啟動控制
3. 三相異步電動機聯鎖正反轉控制
4. 三相異步電動機延時正反轉控制
變頻控制實訓
5 . 變頻器功能參數設置與操作
6. 變頻器報警與保護功能
7. 多段速度選擇變頻調速
8. 外部端子點動控制
9. 外部端子遙控控制
10. 控制電機運行時間操作
11. 控制電機正反轉運動控制
12. 電壓 / 電流監視器信號輸出及顯示
13. 瞬間停電變頻器參數設定
14. 外部模擬量（電壓 / 電流）變頻調速
15. 基于變頻調速的 RS485 通信
16. 基于三角波的變頻調速控制
17. 三相異步電機的變頻調速
18. 變頻恒壓供水模擬控制
19. 刨床模擬控制（多段速選擇）
MCGS 組態監控
20 . 直線加減速控制及顯示
21. 基于三角波的變頻調速控制實時曲線
22. 三相異步電機的變頻調速實時曲線
23. 三相異步電機變頻調速時電壓、電流、功率、轉速實時采集顯示
基于 RS485 的 MCGS 工控組態網絡通訊實訓
|
